È possibile sostituire un singolo cilindro? Guida cilindro moto

È possibile sostituire un singolo cilindro su una moto?

La risposta breve è sì: puoi sostituire un singolo cilindro della motocicletta e, in particolare, per le moto monocilindriche, questo è uno dei lavori sul motore più semplici che un meccanico esperto o un'officina può affrontare. Che tu abbia a che fare con un foro rigato, una canna rotta o un'usura grave che la levigatura non può più risolvere, la sostituzione del cilindro è un percorso di riparazione ben consolidato. Sulle motociclette multicilindriche si applica lo stesso principio: i singoli cilindri possono essere sostituiti senza smontare o ricostruire l'intero motore, anche se la complessità aumenta con il numero di cilindri coinvolti.

Detto questo, "puoi" e "dovresti" sono due domande diverse. La decisione di sostituire anziché riparare a cilindro della motocicletta dipende dal tipo di danno, dal materiale del cilindro, dalla disponibilità o meno di pistoni sovradimensionati e dal budget. Questa guida illustra tutto ciò che devi sapere prima di togliere la canna dalla bici.

Cos'è un cilindro per motocicletta e cosa fa?

Il cilindro della motocicletta, a volte chiamato canna del cilindro, è l'alloggiamento centrale della camera di combustione del motore. Fornisce il foro sigillato in cui il pistone viaggia su e giù, convertendo l'accensione del carburante in movimento meccanico. In un motore a quattro tempi, ciò avviene una volta ogni due giri dell'albero motore. In un motore a due tempi, la combustione avviene ad ogni singolo giro, sottoponendo le pareti del cilindro a uno stress termico e meccanico significativamente maggiore.

I cilindri sono generalmente fusi in ferro o alluminio. I cilindri in ghisa sono più facili da alesare quando usurati perché è possibile rimuovere il materiale e ampliare l'alesaggio per accogliere pistoni sovradimensionati. I cilindri in alluminio sono più leggeri e dissipano il calore in modo più efficiente, ma richiedono un rivestimento interno indurito - un manicotto in ghisa o un rivestimento Nikasil (carburo di nichel-silicio) - per sopravvivere all'attrito di un pistone in movimento. Questa distinzione è molto importante quando si decide se riparare o sostituire la canna del cilindro.

Un motore motociclistico monocilindrico contiene esattamente uno di questi barili, con un pistone, una serie di anelli e una camera di combustione. Questa semplicità è uno dei motivi per cui le bici monocilindriche sono apprezzate per la facilità di manutenzione: c'è solo un cilindro da gestire quando qualcosa va storto.

Segni che il cilindro della tua moto deve essere sostituito

Prima di impegnarsi nella sostituzione completa del cilindro, è necessario diagnosticare correttamente il problema. Diversi sintomi indicano direttamente l'usura o il danneggiamento del cilindro e i giusti test diagnostici possono dirti se un'affilatura risolverà il problema o se una nuova canna è l'unica opzione pratica.

Perdita di compressione

Un test di compressione è il primo strumento a cui ricorrere. Rimuovere la candela e avvitarla in un manometro. Con l'acceleratore completamente aperto, avviare il motore finché la lettura dell'indicatore non si stabilizza. La maggior parte dei motori monocilindrici a quattro tempi sani dovrebbe leggere tra 120 e 180 psi, a seconda delle specifiche del produttore: controlla il manuale di servizio per l'intervallo esatto. Una lettura significativamente inferiore alle specifiche indica una perdita interna.

Proseguire con un test di compressione sul bagnato: spruzzare una piccola quantità di olio motore nel cilindro attraverso il foro della candela e ripetere il test. Se la compressione aumenta di oltre il 20%, probabilmente il colpevole sono le fasce elastiche usurate. Se le letture rimangono le stesse con e senza olio, il problema risiede nelle valvole o nella guarnizione della testata, non nell'alesaggio del cilindro stesso.

Pareti del cilindro rigate o danneggiate

I segni verticali sulle pareti del cilindro, visibili come graffi luminosi e paralleli che corrono su e giù per la canna, sono l'indicatore più definitivo di danno al cilindro. Le rigature derivano generalmente da una mancata lubrificazione, dall'ingestione di detriti o dal collasso dell'anello del pistone. A volte è possibile correggere leggere rigature con una levigatrice per ripristinare il disegno a tratteggio incrociato di cui gli anelli necessitano per sigillare correttamente. Intaccature profonde, o intaccature che si estendono attraverso un rivestimento Nikasil fino al materiale di base in alluminio, richiedono quasi sempre la riplaccatura o la sostituzione completa del cilindro.

Usura eccessiva del foro

Nel corso di decine di migliaia di chilometri, anche l'alesaggio di un cilindro ben mantenuto si usura oltre la sua tolleranza. Utilizzare un calibro per fori o un calibro a foro con un micrometro per misurare il diametro del foro nella parte superiore, centrale e inferiore della zona di corsa del pistone. Confronta le tue misurazioni con le specifiche del foro standard nel manuale di servizio. Se l'usura supera il limite di servizio del produttore - in genere da 0,05 a 0,10 mm oltre l'alesaggio standard sulla maggior parte dei cilindri singoli giapponesi - il cilindro necessita di attenzione.

Danni visibili al pistone

Danni al pistone e danni al cilindro spesso vanno insieme. Vaiolature o erosioni sul cielo del pistone dovute alla detonazione, aree fuse a causa della corsa magra o segni verticali sul mantello dovuti a contaminazione da sporco suggeriscono che anche la canna ha subito danni. Quando si ispeziona un cilindro, rimuovere e ispezionare sempre contemporaneamente il pistone.

Consumo persistente di olio o fumo blu

Se la tua moto brucia costantemente olio ed emette fumo blu dallo scarico e le nuove fasce elastiche non risolvono il problema, l'alesaggio stesso potrebbe essersi usurato oltre il punto in cui gli anelli possono sigillare efficacemente. Una canna che non è più rotonda - una condizione chiamata "fuori rotonda" - non manterrà una corretta tenuta dell'anello indipendentemente da quanto siano nuovi gli anelli.

Riparare o sostituire: come decidere

Non tutti i cilindri della motocicletta danneggiati devono essere sostituiti. In molti casi, la canna può essere ripristinata tramite lavorazione meccanica o sostituzione ad una frazione del costo di una parte nuova. Le variabili chiave sono il materiale del cilindro, il tipo di rivestimento e la gravità del danno.

Per i cilindri in ghisa, la rialesatura per accettare un pistone sovradimensionato, generalmente disponibile con incrementi di 0,25 mm, 0,50 mm e 1,00 mm rispetto allo stock, è una riparazione comprovata ed economica. Il foro viene lavorato con precisione circolare, quindi levigato per produrre la finitura superficiale richiesta dagli anelli. Risparmiare il 50% o più rispetto all'acquisto di un nuovo cilindro è realistico quando la rialesatura è un'opzione.

Per i cilindri in alluminio rivestiti Nikasil la situazione è diversa. Una volta che il Nikasil è compromesso, non è possibile semplicemente riforare l'alluminio nudo: il materiale di base morbido non sopravviverà senza un rivestimento indurito. I servizi di sostituzione possono rimuovere e riapplicare il Nikasil per circa 150-400 dollari per cilindro, ma solo quando il danno non è penetrato così profondamente da compromettere strutturalmente l'alluminio di base. In tal caso, la sostituzione è l'unica strada.

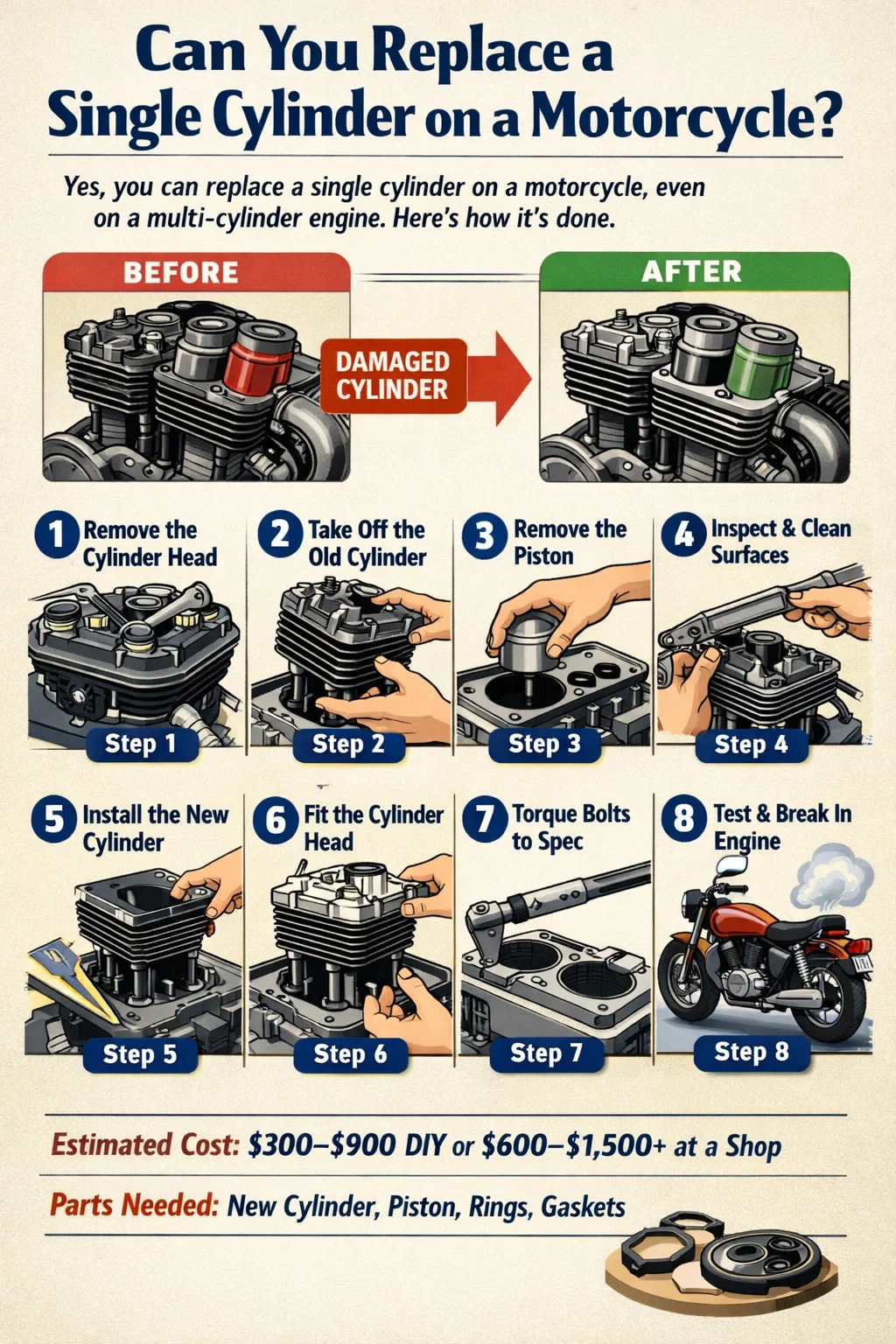

Come sostituire il cilindro di una moto: panoramica dettagliata

La sostituzione del cilindro di una motocicletta, sia su un motore monocilindrico che su un cilindro di una moto multicilindrica, segue la stessa sequenza generale. Su una motocicletta monocilindrica il lavoro è più accessibile perché non ci sono cilindri adiacenti su cui lavorare, rendendolo un progetto realistico per un meccanico domestico competente con gli strumenti giusti.

Di cosa avrai bisogno

• Manuale di servizio specifico per il tuo modello di moto
• Chiave dinamometrica e set completo di bussole
• Compressore a fasce elastiche
• Alesametro o calibro a molla con micrometro
• Raschietto per guarnizioni e solvente per la pulizia
• Cilindro, guarnizione della base e guarnizione della testa di ricambio
• Nuovi pistone e fasce elastiche adattati alla dimensione del foro del cilindro sostitutivo
• Olio motore e liquido di raffreddamento (se raffreddato a liquido)

Passaggio 1: scaricare i liquidi e preparare il motore

A motore completamente freddo, scaricare l'olio motore. Sulle motociclette raffreddate a liquido, scaricare anche il liquido refrigerante. Se possibile, lasciare agire per una notte in modo che il liquido residuo venga completamente drenato da tutti i passaggi. Fissare la motocicletta su un cavalletto centrale o su un cavalletto per paddock in modo che non possa muoversi durante il lavoro.

Passaggio 2: rimuovere il sistema di scarico e la testata

Allenta tutti i bulloni del tubo del collettore in modo graduale e uniforme: non rimuovere mai completamente un bullone prima che gli altri siano allentati, poiché ciò sottopone la testa a uno stress irregolare. Rimuovere il collettore di scarico. Scollegare tutti i collegamenti elettrici sulla testa (come il sensore della temperatura del liquido di raffreddamento), quindi rimuovere i bulloni della testata nella sequenza inversa mostrata nel manuale di assistenza. I bulloni della testa sulla maggior parte dei singoli vengono rimossi secondo uno schema a croce o a spirale. Sollevare la testa, facendo attenzione a non farla cadere sulla canna esposta del cilindro.

Passaggio 3: rimuovere la canna del cilindro

Con la testa smontata, la canna del cilindro è tenuta in posizione da dadi di base o prigionieri avvitati nel basamento. Rimuovi attentamente questi elementi di fissaggio e annota la loro posizione: su alcuni motori i prigionieri hanno lunghezze diverse. Sollevare la canna dal pistone. Quando il fondo della canna libera le fasce elastiche, sostenere il pistone in modo che la biella non sbatta contro l'apertura del carter. Avvolgere l'apertura del basamento con uno straccio pulito per evitare che vi cadano detriti.

Passaggio 4: rimuovere il pistone

Rimuovere con attenzione le fasce elastiche allargandole quanto basta per farle scivolare via dalla corona: una diffusione eccessiva le rompe. Rimuovere gli anelli di sicurezza (fermi dello spinotto) dal foro dello spinotto. Questi sono sotto tensione a molla e possono volare attraverso l'officina se non controllati. Utilizzare uno strumento per la rimozione dello spinotto o un punzone idoneo per spingere fuori lo spinotto e separare il pistone dalla biella. Ispezionare il cuscinetto della testa di biella (il cuscinetto ad aghi nella parte superiore della biella) e sostituirlo se presenta rugosità o gioco.

Passaggio 5: pulire e ispezionare tutte le superfici di accoppiamento

Raschiare accuratamente la superficie della base del basamento e la parte inferiore della testata del cilindro, eliminando tutto il vecchio materiale delle guarnizioni. Eventuali residui impediranno alle nuove guarnizioni di sigillarsi correttamente. Controllare la superficie di accoppiamento del basamento per eventuali deformazioni utilizzando una riga. Sulla testata, pulire la camera di combustione e ispezionare eventuali crepe o erosioni attorno alle sedi delle valvole e alle filettature delle candele.

Passaggio 6: installare il nuovo cilindro

Installare il nuovo pistone sulla biella, montare nuovi anelli di sicurezza (non riutilizzare mai i vecchi anelli di sicurezza: sono componenti di sicurezza monouso) e installare le nuove fasce elastiche come specificato nel manuale di manutenzione, con gli spazi tra gli anelli sfalsati nelle posizioni mostrate. Montare la nuova guarnizione della base a secco o con un sottile strato di sigillante per guarnizioni come indicato dal produttore. Comprimere gli anelli con uno strumento per la compressione degli anelli, quindi abbassare la canna del cilindro sostitutiva direttamente sul pistone. Mantieni l'alesaggio perfettamente allineato con il pistone mentre lo abbassi; forzandolo ad angolo si romperà un anello.

Passaggio 7: rimontare la testata del cilindro e serrare tutti gli elementi di fissaggio

Montare una nuova guarnizione della testata: non riutilizzare mai una guarnizione della testata. Abbassare la testa con attenzione, avvitare manualmente tutti i bulloni della testa, quindi serrarli in più fasi seguendo la sequenza nel manuale di assistenza. La maggior parte dei motori monocilindrici serra i bulloni della testata tra 25 e 45 Nm a seconda delle dimensioni dei bulloni e del design del motore; il manuale specificherà la cifra esatta. Dopo aver serrato, ricollegare lo scarico, i componenti del sistema di raffreddamento e i collegamenti elettrici. Rabboccare l'olio e il liquido refrigerante.

Passaggio 8: rodaggio del nuovo cilindro

Un nuovo cilindro per motocicletta richiede un periodo di rodaggio adeguato per consentire alle fasce elastiche di posizionarsi contro la parete del foro. Per i primi 500-1.000 km evitare il funzionamento a regimi elevati o a pieno regime. Variare frequentemente la velocità del motore e cambiare l'olio dopo i primi 100-200 km per eliminare eventuali particelle metalliche prodotte durante la sede degli anelli. Verificare la presenza di perdite dopo le prime corse e serrare nuovamente i bulloni della testa dopo il primo ciclo di riscaldamento se il manuale di assistenza lo consiglia.

Sostituzione di un singolo cilindro su una motocicletta multicilindrica

Sulle motociclette bicilindriche parallele, quattro cilindri in linea o bicilindriche a V, tecnicamente stai sostituendo una canna del cilindro tra diverse, ma il processo è più complicato a causa dei vincoli di imballaggio. Su molte motociclette bicilindriche a V (comuni nelle moto in stile cruiser), i cilindri anteriore e posteriore sono accessibili individualmente e possono essere rimossi uno alla volta, il che semplifica notevolmente il lavoro rispetto a un motore in linea in cui i cilindri condividono un'unica fusione.

Sui motori a quattro cilindri in linea, i quattro cilindri sono tipicamente formati come un unico blocco anziché come cilindri separati. In questo progetto, non è possibile sostituire un solo cilindro isolatamente: l'intero blocco deve essere rimosso, sostituito o ricondizionato. Questo è un lavoro fondamentalmente diverso dalla sostituzione del singolo bariletto su una motocicletta monocilindrica o bicilindrica a V e richiederà manodopera e costi notevolmente maggiori.

Quando si sostituisce un cilindro in un bicilindrico a V o in un modello simile in cui esistono canne separate, vale la pena misurare contemporaneamente l'alesaggio del cilindro intatto. Se entrambi i cilindri sono usurati allo stesso modo, la sostituzione di uno solo può lasciare il secondo sull'orlo del guasto in breve tempo, con conseguente seconda ondata di costi del lavoro. Molti meccanici esperti consigliano di eseguire entrambe le operazioni contemporaneamente se il chilometraggio o il livello di usura del cilindro intatto è vicino al limite di servizio.

Motociclette monocilindriche: perché il funzionamento dei cilindri è più accessibile

Le motociclette monocilindriche godono di una reputazione di lunga data per la semplicità meccanica e i bassi costi di manutenzione, e ciò si estende direttamente al lavoro sui cilindri. Con un solo foro da affrontare, l'accesso è semplice, i ricambi sono più facili da reperire e il lavoro complessivo richiede meno tempo in officina.

Il servizio delle valvole su un motore monocilindrico coinvolge solo una testata, mentre un bicilindrico a V richiede l'accesso a due teste - anteriore e posteriore - e un quattro cilindri paralleli richiede il funzionamento attraverso quattro valvole come minimo, spesso otto o sedici in totale. Per un pilota che intende eseguire la propria manutenzione, la sostituzione del cilindro della motocicletta su un singolo è la versione più gestibile del lavoro.

Le parti di ricambio per le comuni motociclette monocilindriche (moto fuoristrada da 250 cc a 450 cc, monocilindriche per pendolari nella gamma da 125 cc a 300 cc e classiche monocilindriche britanniche e giapponesi) sono ampiamente disponibili tramite i fornitori aftermarket. I kit pistoni e fasce elastiche di marchi specializzati in componenti di motori per sport motoristici coprono in genere un'ampia gamma di dimensioni di alesaggio e offrono opzioni sia standard che sovradimensionate, rendendo semplice l'abbinamento di un nuovo pistone a un cilindro rialesato o sostitutivo.

Errori comuni da evitare durante la sostituzione del cilindro della motocicletta

Anche i meccanici esperti possono commettere errori durante il lavoro sui cilindri che portano a guasti prematuri o danni al motore. Questi sono gli errori più importanti da cui guardarsi:

• Non misurare il nuovo cilindro prima dell'installazione. Anche un cilindro nuovo o rigenerato dovrebbe essere misurato per verificare che soddisfi le specifiche prima di montarlo sul motore. Le parti OEM e aftermarket non sono sempre entro la tolleranza appena tirate fuori dalla scatola.
• Riutilizzo degli anelli elastici. Gli anelli elastici dello spinotto del pistone sono parti monouso. Un anello elastico usato che si allenta all'interno del motore distruggerà l'alesaggio e il pistone in pochi secondi. Montane sempre di nuovi.
• Distanza tra gli anelli non corretta. Controllare la distanza tra le estremità di ciascun anello del pistone nell'alesaggio prima del montaggio. Se lo spazio è troppo piccolo, le estremità dell'anello si incastreranno quando il cilindro si surriscalda e si espande, causando la rottura dell'anello o la rigatura del foro. Se troppo grande, la compressione sarà scarsa.
• Sequenza o valori di coppia errati. La sequenza di coppia dei bulloni della testa esiste per distribuire uniformemente il carico di bloccaggio sulla guarnizione della testa. Saltare la sequenza o applicare una coppia eccessiva può deformare la testa o schiacciare la guarnizione in modo non uniforme, provocando la rottura della guarnizione della testa subito dopo il rimontaggio.
• Detriti nel basamento. Lasciare il basamento aperto senza coprirlo durante il lavoro favorisce la caduta di sabbia, materiale di guarnizione o hardware. Eventuali detriti che raggiungono i passaggi dell'olio o l'albero motore possono causare danni catastrofici all'estremità inferiore.
• Saltare il periodo di rodaggio. Installare un nuovo cilindro e guidare immediatamente a tutto gas impedirà agli anelli di posizionarsi correttamente e potrebbe segnare la nuova camera entro le prime ore di funzionamento.

Sostituzione del cilindro o cambio del motore: quando ha più senso sostituire l'intero motore?

A volte, l'economia della sostituzione del cilindro punta a favore del semplice approvvigionamento di un motore sostitutivo usato. Se anche la parte inferiore del motore (albero motore, cuscinetti della biella, trasmissione) mostra usura, spendere diverse centinaia di dollari per il lavoro sui cilindri solo per vedere la parte inferiore guastarsi poco dopo non ha senso finanziario.

Come punto di riferimento generale: se il costo della sostituzione del cilindro (parti più manodopera) si avvicina o supera il 60-70% del costo di un motore usato di buona qualità e il resto del motore non è stato recentemente ispezionato o sottoposto a manutenzione, vale la pena prendere in considerazione la sostituzione di un motore usato. Il fascino di una sostituzione completa del motore è che sai che tutto al suo interno ha funzionato insieme ed è in condizioni costanti, mentre una riparazione mirata del cilindro può esporre altri problemi una volta aperto il motore.

Detto questo, un motore usato porta con sé le sue incognite. Senza un test di compressione, un test di tenuta e un'analisi dell'olio sul motore donatore prima dell'acquisto, si scambia una serie di incertezze con un'altra. Molti motociclisti preferiscono la trasparenza della riparazione di un motore noto con problemi diagnosticati rispetto all'installazione di un'unità usata con una storia sconosciuta.

Quanto costa sostituire il cilindro di una moto?

Il costo varia ampiamente in base al tipo di cilindro, alla marca e al modello della motocicletta, all'utilizzo di parti OEM o aftermarket e al fatto che il lavoro venga eseguito fai-da-te o da un negozio. La tabella seguente fornisce intervalli di costi realistici per gli scenari più comuni:

Per una tipica motocicletta monocilindrica di piccole e medie dimensioni, il costo totale di una sostituzione del cilindro fai-da-te, inclusa la nuova canna, il kit pistone, il set di guarnizioni e i nuovi anelli elastici, di solito è compreso tra $ 200 e $ 600 in parti, a seconda che si scelgano componenti OEM o aftermarket di qualità. La manodopera in officina per il lavoro completo su un motore monocilindrico dura in genere dalle tre alle sei ore, a tariffe di officina che comunemente vanno da $ 80 a $ 130 l'ora, portando il costo della sola manodopera a circa $ 240-780.

Scelta tra parti del cilindro del motociclo OEM e aftermarket

I cilindri OEM sono prodotti secondo le stesse specifiche della parte originale e si adatteranno e funzioneranno esattamente come progettati. Per le motociclette di produzione attuale ancora in garanzia o per moto ad alte prestazioni dove le tolleranze sono strette, l'OEM è la scelta più sicura. Lo svantaggio principale è il prezzo: i cilindri OEM possono essere significativamente più costosi rispetto alle alternative aftermarket e, per i modelli più vecchi o fuori produzione, le parti OEM potrebbero non essere più disponibili.

I cilindri e i kit pistoni aftermarket di rinomati fornitori di ricambi per sport motoristici rappresentano un'alternativa consolidata e coprono un'ampia gamma di motociclette. Per molte comuni bici fuoristrada e pendolari monocilindriche, i kit pistoni aftermarket includono il pistone, gli anelli, il perno del polso, gli anelli di sicurezza e talvolta il cilindro, a un prezzo notevolmente inferiore rispetto all'OEM. La qualità varia a seconda dei marchi aftermarket, quindi vale la pena verificare che il fornitore abbia esperienza con il tuo motore specifico prima di impegnarsi in un acquisto.

Una nota pratica: quando ordini un cilindro aftermarket, verifica il diametro del foro, la disposizione dei fori dei prigionieri e la disposizione delle porte rispetto all'originale, in particolare su motociclette più vecchie o meno comuni dove potrebbero esistere più varianti di produzione. L'utilizzo del numero di parte OEM come riferimento quando si ordina il mercato post-vendita garantisce di ricevere una sostituzione diretta anziché una parte vicina ma non del tutto compatibile.
