Quanto tempo ci vuole per ricostruire un cilindro? Guida completa

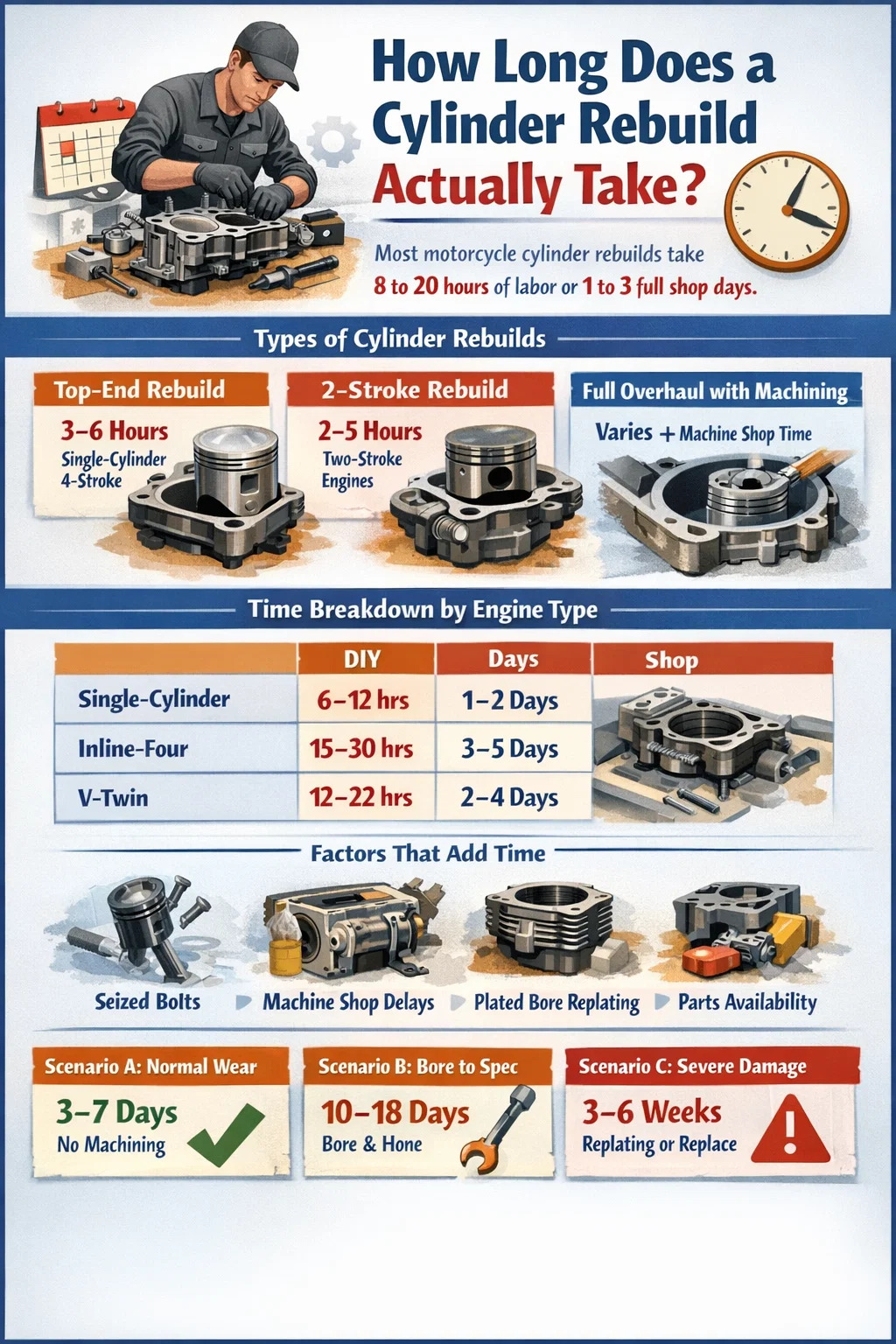

Quanto tempo richiede effettivamente la ricostruzione di un cilindro?

Per la maggior parte cilindro della motocicletta ricostruisce, dovresti pianificare Dalle 8 alle 20 ore di travaglio se stai facendo il lavoro da solo, o approssimativamente Da 1 a 3 giorni interi di negozio se il lavoro viene affidato a un meccanico professionista. Questo intervallo è volutamente ampio: il tempo effettivo dipende fortemente dal tipo di motore, dalle condizioni del cilindro, dalla necessità di interventi in officina e dalla disponibilità dei ricambi.

Un semplice motore motociclistico monocilindrico con usura minima e parti facilmente disponibili può realisticamente essere rimontato in un fine settimana. Una moto sportiva multicilindrica con alesaggi danneggiati, superfici deformate e pistoni OEM in arretrato potrebbe allungare il lavoro a due o tre settimane se si tiene conto dell'attesa per l'officina meccanica e la spedizione dei componenti.

Prima di entrare nello specifico, tieni presente che il tempo di sofferenza fisica e il tempo totale del calendario sono due numeri molto diversi. Le ore del meccanico misurano il lavoro pratico. Il tempo di calendario include le code di lavorazione, i tempi di consegna delle parti e il tempo di asciugatura dei sigillanti per guarnizioni. Entrambi contano quando pianifichi per quanto tempo la tua bici rimarrà fuori servizio.

Cosa conta come ricostruzione del cilindro della motocicletta?

Il termine "ricostruzione del cilindro" viene utilizzato in modo approssimativo e l'ambito del lavoro cambia radicalmente la stima del tempo. Prima di poter stimare quanto tempo richiederà un lavoro, è necessario definire esattamente cosa si sta facendo.

Ricostruzione di fascia alta

Questo è il tipo più comune. Una ricostruzione di fascia alta del cilindro di una motocicletta comporta la rimozione della testata, l'ispezione e la sostituzione del pistone e degli anelli, il controllo dell'usura dell'alesaggio del cilindro e il riassemblaggio del tutto con nuove guarnizioni e paraoli. Su un motore monocilindrico a quattro tempi come una Honda CRF450 o una Kawasaki KLX300, un meccanico esperto può completare un top di gamma in dalle 3 alle 6 ore una volta che tutte le parti sono in panchina.

Ricostruzione del cilindro a due tempi

I cilindri per motociclette a due tempi, comuni nelle moto da cross, nelle macchine vintage e nelle bici da strada di piccola cilindrata, sono strutturalmente più semplici ma spesso richiedono un lavoro più preciso attorno alle porte e alla placcatura. In genere è necessario ricostruire un'estremità superiore a due tempi dalle 2 alle 5 ore per i lavori di smontaggio e montaggio. Tuttavia, se il Nikasil o la cromatura sono usurati, il cilindro deve essere inviato per la sostituzione o sostituito interamente, aggiungendo giorni o settimane alla tempistica.

Revisione completa del cilindro, compresa la lavorazione

Quando un foro è fuori circonferenza, rigato o oltre il limite di servizio, è necessario l'intervento dell'officina meccanica. Ciò include l'alesatura del cilindro fino a un diametro sovradimensionato e l'affilatura delle pareti per ottenere la finitura superficiale corretta. La maggior parte delle officine meccaniche esegue un singolo lavoro di alesaggio del cilindro di una motocicletta Da 2 a 5 giorni lavorativi , anche se negozi affollati o dimensioni insolite dei cilindri possono spingerlo a 7-10 giorni. Aggiungi quel tempo di attesa alle ore di smontaggio e rimontaggio.

Suddivisione temporale per tipo di motore del motociclo

La configurazione del motore è uno dei fattori più importanti nel tempo di ricostruzione totale. Più cilindri significano più parti, più guarnizioni, più sequenze di coppia e più potenziali complicazioni.

Queste cifre presuppongono una ricostruzione standard di fascia alta con nuovi pistoni, anelli, guarnizioni e guarnizioni delle valvole, ove applicabile. Non tengono conto di elementi di fissaggio grippati, filettature danneggiate, bulloni con testa spaccata o altre complicazioni che possono facilmente aggiungere da 2 a 6 ore a qualsiasi lavoro.

Passo dopo passo: cosa succede durante la ricostruzione del cilindro di una motocicletta

Comprendere ogni fase del processo ti aiuta a stimare i tempi in modo più accurato ed evitare sorprese durante il lavoro. Ecco una panoramica realistica di ciò che comporta una tipica ricostruzione del cilindro di una motocicletta.

Fase 1: diagnosi e ispezione prima dello smontaggio

Prima che un singolo bullone si stacchi, un test di compressione e un test di tenuta riveleranno quanto il cilindro si è deteriorato. Una lettura della compressione inferiore a 120 psi su un tipico quattro tempi da 250 cc a 500 cc suggerisce l'usura delle fasce elastiche. Un test di tenuta che mostra più del 15-20% di punti di perdita verso anelli, valvole o entrambi. Questa fase diagnostica richiede Da 30 a 60 minuti e risparmia ore di congetture in seguito.

Fase 2: rimozione o accesso al motore

Alcune motociclette consentono l'accesso all'estremità superiore senza rimuovere il motore dal telaio. Molte bici da enduro e da trail monocilindriche, ad esempio, consentono di tirare la testata e la brocca mentre il motore rimane montato. Altri, in particolare le moto sportive a quattro cilindri in linea e alcuni bicilindrici a V, richiedono una trazione completa del motore prima di poter accedere correttamente al cilindro. La sola rimozione del motore su una CBR600RR o una macchina simile richiede da 2 a 4 ore da solo.

Fase 3: Rimozione e smontaggio della testata

Per rimuovere la testata è necessario scaricare il liquido refrigerante sui motori raffreddati a liquido, scollegare i tenditori della catena di distribuzione, tirare le ruote dentate delle camme e allentare i bulloni della testata nella sequenza corretta. Una testata monocilindrica può staccarsi Da 45 a 90 minuti . Una testa a quattro cilindri con doppie camme in testa e 20 o più bulloni della testa richiederà dalle 2 alle 3 ore.

Fase 4: Rimozione Cilindro e Pistone

Una volta smontata la testa, la brocca del cilindro si solleva dal basamento. Lo spinotto viene espulso e il pistone viene separato dalla biella. Questa parte del lavoro di solito richiede Da 30 a 60 minuti per cilindro. È necessario prestare attenzione per proteggere l'apertura del basamento dai detriti mentre il cilindro della motocicletta è spento dal motore.

Fase 5: Misurazione e Valutazione

Con il cilindro nudo, il diametro del foro viene misurato in più punti utilizzando un alesametro o un calibro telescopico e un micrometro. Le letture della conicità e dell'ovalizzazione determinano se una semplice levigatura ripristinerà la superficie o se è necessario un lavoro di foratura completa. La maggior parte dei produttori specifica un limite di servizio di da 0,05 a 0,10 mm di usura prima che sia necessaria la foratura. Questa fase di misurazione dura dai 30 ai 45 minuti e detta tutto ciò che segue.

Fase 6: lavoro in officina meccanica (se richiesto)

Se il foro necessita di lavorazione, il cilindro viene lasciato cadere in un'officina meccanica. Gli incrementi standard di sovradimensionamento sono in genere 0,25 mm, 0,50 mm e 1,00 mm rispetto allo stock. L'officina meccanica alesa il cilindro al nuovo diametro e lo affina per ottenere il modello di tratteggio incrociato corretto per la sede dell'anello. Un semplice lavoro noioso presso un'officina competente costa $ 60 a $ 150 per un singolo cilindro della motocicletta ed è solitamente pronto in 2-5 giorni lavorativi. Durante questo periodo di attesa, puoi pulire le parti, procurarti nuovi pistoni e preparare la testa per il riassemblaggio.

Fase 7: Lavoro sulla testata

Mentre il cilindro è assente o in panchina, la testa attira l'attenzione. Vengono controllati i giochi delle valvole, le sedi delle valvole vengono ispezionate e la superficie della testa viene controllata per eventuali deformazioni con un righello e uno spessimetro. Una superficie della testa deformata di oltre 0,05 mm in genere necessita di un rifacimento della superficie. Se le valvole vengono sostituite o lappate, aggiungere altre 2-4 ore alla parte di lavoro relativa alla testa.

Fase 8: approvvigionamento delle parti e tempi di consegna

La disponibilità dei ricambi è spesso il principale ritardo nella ricostruzione dei cilindri di una motocicletta. I pistoni OEM per i modelli di produzione attuali sono generalmente disponibili entro 3-7 giorni lavorativi presso un rivenditore. Le opzioni aftermarket di marchi come Wiseco, JE Pistons o Vertex sono spesso disponibili in magazzino e possono essere spedite lo stesso giorno. Per i modelli più vecchi o fuori produzione, è possibile richiedere parti da 2 a 6 settimane approvvigionarsi, soprattutto da fornitori esteri. Ordinare le parti prima dello smontaggio, una volta confermato ciò di cui la bici ha bisogno, riduce significativamente i tempi di calendario.

Fase 9: riassemblaggio

Il riassemblaggio generalmente richiede dal 60 all'80%. del tempo di smontaggio, ma richiede maggiore attenzione. Gli spazi tra gli anelli devono essere controllati e sfalsati correttamente. L'orientamento del pistone deve corrispondere ai segni direzionali sulla corona. Le sequenze di coppia per i bulloni della testa devono seguire esattamente le specifiche del produttore, in genere lavorando secondo uno schema a spirale dal centro verso l'esterno in due o tre fasi. Su una testa in alluminio, una coppia eccessiva anche del 10% può causare deformazioni o sfilature dei fili.

Fase 10: Rodaggio e Riserraggio

Dopo il riassemblaggio, il cilindro di una motocicletta appena ricostruito necessita di un adeguato periodo di rodaggio. La maggior parte dei produttori lo consiglia Da 500 a 1.000 miglia di guida con carico vario, evitando regimi elevati e prolungati durante i primi cicli di calore. Molti costruttori esperti serrano nuovamente i bulloni della testata anche dopo il primo ciclo di riscaldamento, una volta che il motore ha raggiunto la temperatura di esercizio e si è raffreddato, per compensare la compressione della guarnizione e l'assestamento dell'espansione termica. Questa fase di rodaggio non è un momento impegnativo, ma fa parte dell'intero processo di ricostruzione.

Fattori che richiedono più tempo per la ricostruzione del cilindro

Diverse variabili spingono costantemente il tempo di ricostruzione oltre la stima di base. Conoscerli in anticipo ti consente di pianificare di conseguenza.

• Elementi di fissaggio grippati o corrosi: I bulloni della testa che non sono stati rimossi da anni spesso si grippano nelle filettature di alluminio. L'estrazione può richiedere ore e, nel peggiore dei casi, è necessario installare un inserto elicoidale dopo aver perforato un bullone rotto. Budget da 2 a 5 ore in più se il motore è vecchio o non è stato mantenuto con composto antigrippaggio.
• Pareti del cilindro rigate: Intaccature verticali profonde provocate da un cuscinetto filato o da una valvola caduta richiedono un'alesatura ben oltre gli incrementi sovradimensionati standard o l'acquisto di un cilindro completamente sostitutivo. Ciò può aggiungere da 1 a 2 settimane al progetto.
• Danni al Nikasil o al foro placcato: Molti cilindri motociclistici moderni utilizzano un alesaggio placcato duro anziché un rivestimento in ghisa. Questi non possono essere convenzionalmente annoiati. Devono essere riplaccati, rivestiti con un inserto in ghisa o sostituiti. I servizi di sostituzione in genere richiedono 2-4 settimane e costa da $ 150 a $ 400.
• Danni nascosti scoperti durante la ricostruzione: Una biella piegata, un cuscinetto della parte superiore usurato o un danno all'albero motore riscontrato dopo che l'estremità superiore è stata smontata amplierà l'ambito dalla ricostruzione di un cilindro a una ricostruzione completa del motore. Ciò può moltiplicare più volte sia i tempi che i costi.
• Parti OEM non disponibili: I modelli fuori produzione in cui pistoni e guarnizioni originali non vengono più prodotti richiedono una fabbricazione personalizzata o una ricerca di sostituzione post-vendita. Solo questo processo di approvvigionamento può richiedere giorni.
• Costruttore fai-da-te per la prima volta: Un ricostruttore che segue attentamente un manuale di servizio per la prima volta impiegherà in genere da 2 a 3 volte più tempo di un meccanico esperto nello stesso lavoro. Questa non è una critica: è semplicemente la realtà dell’apprendimento mentre si lavora. Inseriscilo onestamente nella tua sequenza temporale.

In che modo le condizioni del cilindro influiscono sul tempo di ricostruzione totale

Lo stato fisico del cilindro della motocicletta quando lo apri è la variabile più grande nell'intera sequenza temporale. Tre scenari coprono la maggior parte delle situazioni.

Scenario A: usura normale, nessuna lavorazione richiesta

Il foro rientra nelle specifiche. Le pareti mostrano una lieve usura del tratteggio incrociato ma nessuna rigatura. Una leggera levigatura per ripristinare la finitura superficiale e nuovi anelli, pistone e guarnizioni sono tutto ciò che serve. Questo è il risultato più rapido. Tempo totale di calendario: da 3 a 7 giorni , per lo più in attesa di parti.

Scenario B: foro fuori specifica, è necessario il lavoro della macchina standard

Le misurazioni mostrano che la canna si è usurata oltre il limite di servizio. È necessario un lavoro di alesatura e affilatura, insieme a un pistone sovradimensionato. Il cilindro trascorre dai 3 ai 7 giorni in officina. Tempo totale del calendario: da 10 a 18 giorni nella maggior parte dei casi.

Scenario C: danno grave, sostituzione o sostituzione necessaria

Intaccature profonde, danni ai cuscinetti rotanti o rottura del foro placcato. Sono necessari servizi di sostituzione della placcatura, approvvigionamento per la sostituzione del cilindro o installazione di manicotti. Tempo totale di calendario: da 3 a 6 settimane è realistico. Questo scenario è più comune con i cilindri delle motociclette a due tempi che funzionano senza una quantità sufficiente di olio premiscelato o con una valvola di potenza guasta.

Negozio fai da te e negozio professionale: confronto temporale

Scegliere tra una ricostruzione fai da te e portare la bici in un negozio cambia non solo il costo ma anche i tempi e il tipo di attesa.

Quando ricostruisci tu stesso il cilindro di una moto, hai il controllo del programma. Puoi lavorare la sera e nei fine settimana, ordinare i pezzi in modo proattivo e muoverti rapidamente una volta che l'officina meccanica restituisce il cilindro. Lo svantaggio è che ogni incognita aggiunge tempo perché impari strada facendo, e gli errori significano smontare di nuovo. Un bullone con testa smontata in un lavoro fai-da-te potrebbe aggiungere un intero fine settimana al progetto.

Un negozio di motociclette professionale completa il lavoro pratico più velocemente, spesso in un quarto del tempo impiegato da un fai-da-te intermedio. Ma i negozi hanno code. Durante l'alta stagione equestre, molti negozi indipendenti vengono prenotati 2-4 settimane fuori solo per caricare la bici sull'ascensore. Un lavoro che richiede 8 ore tecniche per essere completato potrebbe richiedere 3 settimane prima dell'inizio di quelle 8 ore.

Se il tempo di calendario è la tua preoccupazione principale, il fai-da-te con parti preordinate spesso batte il negozio, soprattutto per le semplici ricostruzioni di monocilindrici. Se l'accuratezza tecnica o i problemi di garanzia contano di più, il negozio vale l'attesa.

Strumenti e preparazione che riducono i tempi di ricostruzione

I meccanici che ricostruiscono regolarmente i cilindri delle motociclette finiscono più velocemente non solo per esperienza, ma anche per preparazione. Gli strumenti e la configurazione giusti riducono i tentativi, gli errori e la ripetizione del lavoro.

• Chiave dinamometrica: Indispensabile per i bulloni della testa. L'utilizzo di una chiave dinamometrica a scatto secondo le specifiche del produttore previene danni da coppia eccessiva e ritardi di ritorsione.
• Compressore ad anello: Accelera l'installazione del pistone da un intervento di 20 minuti a un'operazione di 3 minuti. Un compressore economico che non si adatta bene costa più tempo di quanto ne fa risparmiare.
• Set alesametro e micrometro: Una misurazione accurata impedisce di inviare due volte il cilindro all'officina meccanica. Noleggiare questi strumenti da un negozio di ricambi per auto non costa nulla e fa risparmiare giorni.
• Compressore per molle valvole: Se le valvole vengono sostituite o lappate, un compressore adeguato per le molle delle valvole elimina il rischio di caduta di pinze e di perdita di componenti nel vano motore.
• Lavapezzi o pulitore ad ultrasuoni: Pulire le parti prima della misurazione e prima del riassemblaggio. Lo sporco e il vecchio materiale della guarnizione causano misurazioni fuorvianti e guasti alla tenuta.
• Manuale di servizio dell'OEM: Non solo utile: essenziale. Le specifiche di coppia, i limiti di gioco e le sequenze di assemblaggio nel manuale OEM sono la fonte di dati più affidabile per qualsiasi ricostruzione del cilindro di una motocicletta specifica. Le guide di terze parti e i post sui forum contengono spesso errori.

Trascorrere 2 ore a preparare l'area di lavoro, raccogliere strumenti e leggere le sezioni pertinenti del manuale di servizio prima di iniziare il lavoro consente di risparmiare costantemente più tempo rispetto al costo di quelle 2 ore.

Intervalli di ricostruzione: quando è effettivamente necessario ricostruire il cilindro di una motocicletta?

Sapere quando è prevista una ricostruzione ti aiuta a pianificare in anticipo piuttosto che reagire a un motore bruciato. Gli intervalli di ricostruzione variano in modo significativo in base al caso d'uso.

Invece di indovinare, tira la testa e misura. Un test di compressione che scende di oltre il 10-15% rispetto alle specifiche del produttore o un test di perdita che mostra una perdita superiore al 20% è un segnale affidabile che il cilindro della motocicletta necessita di attenzione prima che si verifichi un guasto completo.

Considerazioni sui costi che influiscono sulla modalità di pianificazione della ricostruzione

Costi e tempi sono interconnessi nella ricostruzione del cilindro di una motocicletta. Budget più elevati spesso consentono tempi di consegna più rapidi: spedizione dei componenti durante la notte, servizio prioritario di officina meccanica o pagamento di un'officina professionale per gestire il tutto.

Un kit di fascia alta fai-da-te di base per una comune motocicletta monocilindrica (pistone, anelli, spinotto, anelli di sicurezza e set completo di guarnizioni) in genere costa $ 80 a $ 250 a seconda del marchio e se si sceglie OEM o aftermarket. Se si aggiunge il lavoro di alesatura e affilatura, il costo totale delle parti e della lavorazione raggiungerà dai 200 ai 450 dollari. Inoltre, la manodopera professionale da $ 90 a $ 150 l'ora, con 5-10 ore fatturate, consente la ricostruzione completa del negozio Da $ 650 a $ 1.800 per un motore monocilindrico.

Per le moto sportive a quattro cilindri in linea, è possibile ottenere ricostruzioni complete di cilindri professionali con lavorazione Da $ 2.500 a $ 5.000 una volta conteggiati i componenti, la manodopera e il lavoro della macchina. Questo è l'intervallo in cui i ciclisti spesso valutano se una ricostruzione abbia senso finanziario rispetto alla ricerca di un motore usato a basso chilometraggio.

Budget aggiuntivo Dal 20 al 30 per cento oltre la stima iniziale delle parti è una regola empirica affidabile. Oggetti inaspettati (una testa deformata, un prigioniero di scarico grippato, una catena di distribuzione usurata) vengono scoperti dopo lo smontaggio, non prima.

Linee temporali realistiche per esempi di motociclette specifici

Le stime astratte sono utili, ma esempi specifici comunicano la realtà in modo più chiaro. Ecco come si svolge effettivamente la sequenza temporale su tre scenari comuni di ricostruzione dei cilindri delle motociclette.

Moto da cross Honda CRF450R: ricostruzione con manutenzione regolare

La CRF450R è progettata per un servizio frequente di fascia alta. Un pilota esperto con gli strumenti a portata di mano e le parti già ordinate può completare la ricostruzione del cilindro di questa motocicletta un giorno . Lo smontaggio richiede dalle 2 alle 3 ore, l'ispezione e la misurazione 30 minuti, il nuovo pistone e le fasce elastiche vengono montati nel pomeriggio e la bici è di nuovo insieme entro la sera. Se è necessario ordinare parti, aggiungere da 3 a 5 giorni lavorativi per la spedizione. Nessuna lavorazione richiesta per una ricostruzione tempestiva.

Kawasaki Ninja 650 - Foro usurato a causa di una manutenzione trascurata

Un bicilindrico parallelo con alesaggi misurati a 0,08 mm di diametro dopo 55.000 km di rari cambi d'olio. Entrambi i cilindri devono essere alesati con una sovradimensione di 0,25 mm. La rimozione del motore richiede mezza giornata. I cilindri vanno all'officina meccanica per Da 4 a 6 giorni lavorativi . I pistoni sovradimensionati vengono acquistati da un fornitore aftermarket in 5 giorni. Il riassemblaggio richiede un'intera giornata. Tempo totale del calendario: circa 12-16 giorni .

Yamaha YZ250 a due tempi: alesaggio segnato dalla fame di petrolio

Profonda rigatura verticale visibile ad occhio nudo. Il foro rivestito in Nikasil non può essere lavorato convenzionalmente. Il cilindro viene inviato a uno specialista della sostituzione. Sostituzione del turnaround: 3 settimane . Nuovo pistone OEM disponibile a magazzino. Per lo smontaggio e il rimontaggio sono necessarie dalle 4 alle 6 ore di lavoro pratico. Tempo totale del calendario: circa 25 a 30 giorni , quasi interamente determinato dalla coda di riplaccatura.

Come abbreviare la tempistica della ricostruzione totale

Se riportare rapidamente la moto su strada è una priorità, esistono strategie legittime che comprimono il tempo totale del calendario senza rinunciare alla qualità.

1. Ordina le parti prima dello smontaggio. Una volta che un test di compressione o un test di tenuta conferma ciò che è necessario, ordinare immediatamente le parti. Nel momento in cui il motore viene smontato e misurato, le parti potrebbero già essere in transito.
2. Chiamare l'officina meccanica prima di consegnare il cilindro. Chiedi informazioni sui tempi di attesa attuali e se è disponibile la pianificazione prioritaria. Alcuni negozi possono eseguire l'alesatura e l'affilatura di un cilindro di una motocicletta in 24 ore con un modesto sovrapprezzo.
3. Mantieni il resto della bici accessibile durante l'attesa. Mentre il cilindro è in officina, usa il tempo per pulire il telaio, sostituire i materiali di consumo, ispezionare la catena e le ruote dentate e riparare il filtro dell'aria. Il tempo di inattività della ricostruzione diventa tempo di manutenzione produttiva.
4. Considera un cilindro sostitutivo precostruito. Per i comuni motori motociclistici, sono disponibili cilindri completamente rigenerati presso fornitori come Cilindro Works o ProX. Questi eliminano completamente i tempi di attesa della lavorazione: il cilindro sostitutivo arriva pronto per l'installazione con un nuovo alesaggio e talvolta un kit pistone incluso.
5. Avere un manuale di servizio aperto prima di iniziare. L'interruzione a metà dello smontaggio per cercare le specifiche di coppia o la sequenza di assemblaggio costa dai 30 ai 90 minuti per interruzione. Leggere in anticipo le sezioni pertinenti lo evita completamente.
